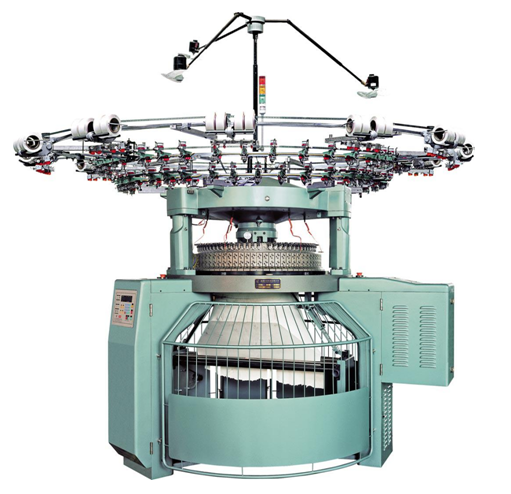

1、針織大圓機簡介
針織大圓機是一種將棉紗織成筒狀布的設備,主要用于編織各類起絨針織物、T恤面料、各類具有孔眼的花紋織物等。按結構可分為單面大圓機和雙面大圓機,在紡織行業應用廣泛。
2、 工藝要求
(1)要求變頻器耐環境能力強,因現場工作環境溫度較高,且棉絮容易造成散熱風扇堵轉、損壞,散熱孔堵塞。
(2) 要求有靈活的點動運行功能,設備多處安裝有點動按鈕,要求變頻器響應速度快。
(3) 在速度控制上要求有兩個速度,一是點動運行速度,通常30Hz左右;二是正常織布速度,最高頻率可達100Hz。
(4)在大圓機的運轉中,絕對禁止電機反轉和回轉現象,否則針床的針將被折彎或折斷,如果是采用了單相軸承的大圓機可不予考慮,如果系統正反轉完全取決于電機的正反轉,則一方面需要能禁止反轉,另一方面需要設置直流制動消除回轉。
1. 現場要求
大圓機行業對于變頻器的控制功能要求較為簡練,一般接端子控制起停,模擬量給定頻率或者使用多段速給定頻率。要求點動或者低速運轉要快速,因此要求變頻器能夠控制電機低頻時產生較大的低頻轉矩。
2. 調試方案
我們采用的方案是:H501系列有速度傳感器電流矢量變頻器和高效節能永磁電機配套 功率:4KW跟5.5KW
1、通電后先把P1.37參數設為“11”,接著按“DATA”,再按“YUN”(綠色)鍵,等待20秒左右即可。
P0.02=1 外部端子控制 |
P0.03=2 主頻率給定 |
P0.17=0.3 加速時間 |
P0.18=0.3 減速時間 |
P0.09=0/1 電機方向 |
P0.01=1 矢量控制 | 該10組參數已經設定好,無需改動 |
P0.10=100 最大頻率 | |
P0.12=100 上限頻率 | |
P1.01=4KW 根據電機功率設(5.5KW) | |
P1.02=380 根據電機電壓設 | |
P1.03=9A 根據電機電流設(12.5A) | |
P1.04=100 根據電機頻率設 | |
P1.05=1500 根據電機轉速設 | |
P1.27=2500 編碼器線數 | |
P1.34=4 旋變極對數 |
2、注意如果參數錯亂:
PP01設為1,為恢復出廠設置!,恢復完后把P0.01設1,P1.27設2500,P1.34設4后,P1.37參數設為“11”,接著按“DATA”,再按“YUN”(綠色)鍵,等待20秒左右即可。
