網站首頁 > 行業應用 > 線纜線材 > H500變頻器在拉絲機上的應用

線纜線材

01. 拉絲機簡介

拉絲機也被叫做拔絲機,屬于線纜行業的一種常用設備,按結構形狀可分為水箱式拉絲機、倒立式拉絲機、直進式拉絲機等。

拉絲機變頻控制系統目前用的最多的是雙變頻系統,其中一臺作為主拉,另一臺作收線控制,H500系列變頻器已經成功運用于雙變頻器系統,具有調試簡單、轉矩控制精度高等特點。本文主要以河北軒鼎科技研發的多變頻直進式拉絲機為例,來說明H500在多變頻控制系統的應用過程及效果。


02. 實現原理及特點

在直進式拉絲機中會有多個卷筒,各個卷筒之間的轉速是根據進線或者出線體積相等計算的,各個卷筒之間要保持不松絲,不斷絲。就必須保證每個卷筒的進線量相等。體積相等是關鍵,現在的拉絲機大都在各個卷筒上加裝傳感器檢測每個卷筒上的線的松緊,傳感器的信號再傳回PLC,PLC經過PID運算再傳回變頻器,實現閉環控制。

H500系列變頻器可以直接使用自身PID調節,通過調節擺桿位置,來保證各卷筒之間絲的張力平衡,不易斷絲。具有以下特點:

● 低頻力矩大、輸出平穩;

● 高性能矢量控制;

● 任意卷筒正反點動及左右聯動;

● 節能效果好;

● 比例聯動控制精度高;

● 具有滑差補償功能,轉速精度高;

● 保持張力恒定、防止斷線。


03. 拉絲機多變頻系統

3.1. 系統結構

本拉絲機多變頻系統,主要由前級拉絲和后級拉絲兩部分構成,前級拉絲通過4臺15KW異步電機和減速機把鋼絲由φ6.00mm拉細到φ3.80mm,后級拉絲使用了4臺H500-18D5T4G變頻器,由φ3.80mm拉細到φ2.30mm,最后一臺變頻器起到既拉又收的作用。

系統結構圖如下:



3.2. 變頻器控制回路接線圖


3.3. 變頻器參數設置



04. 拉絲機操作步驟

先啟動前級拉絲部分,待拉出來的絲足夠多之后,再啟動第四臺變頻器,后級拉絲部分電機越轉越快,直到穩定下來,觀察擺桿小幅度擺動,拉絲機運行正常。

現場圖片

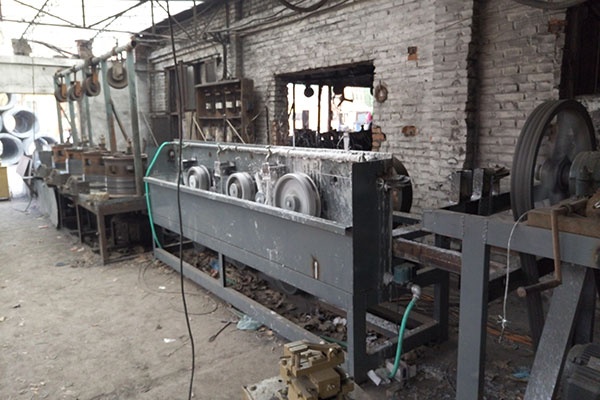

拉絲機整體圖片

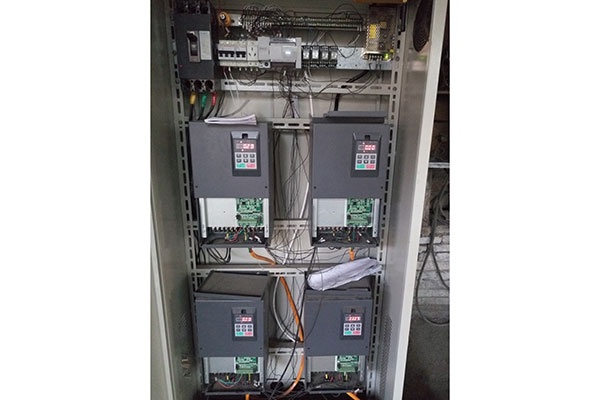

控制柜

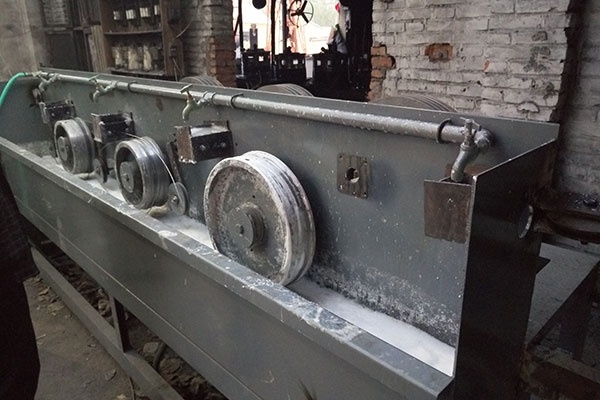

后級拉絲部分(變頻器控制)

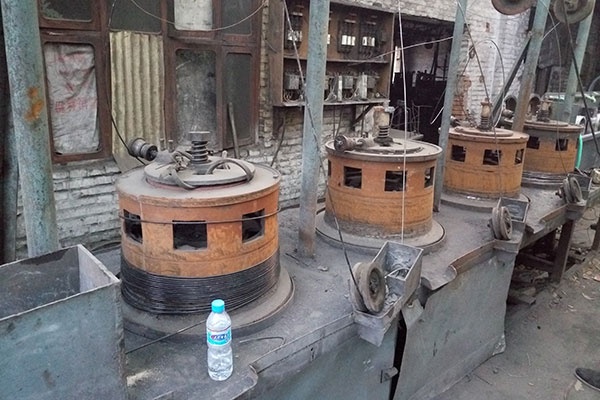

前級拉絲部分(老設備)




05. 結束語

H500系列變頻器,可以用于多變頻器拉絲系統,具有調試簡單、運行平穩、節能效果好,目前在河北地區已經大量推廣。
